徐長春  姚志學

（浙江佳雪數控機床有限公司  浙江省 湖州市 313008）

【摘要】隨著科學技術不斷發展，齒輪加工設備及工藝不斷創新，近幾年由于民營和個體工商企業的快速發展，國內勞動力緊張且用工成本上升，因此應用工業自動化和信息化技術實現機器換人顯得尤為迫切，本文重點介紹一種臥式干濕切八軸自動上下料（帶機械手）的全自動數控滾齒機在齒輪加工中，特別是在汽車轉向器齒輪行業的應用。

【關鍵詞】八軸全自動，臥式，干、濕切數控滾齒機應用

⒈ 引言

汽車轉向器是汽車零部件中一個很重要的部件，其質量好壞直接關系到汽車操控性能及駕乘人員的生命財產安全。轉向器又是多個零部件組成的，其中加工難度大，要求高的要數齒輪軸的加工。轉向器齒輪軸模數大，齒數少（模數一般在1.75mm，1.94mm，2.016mm），齒數在10齒以內，齒輪精度為7級（GB10095-2008），少數要求6級。齒面粗糙度Ra＜1.6，有些齒輪軸還有特殊要求即齒向與軸端槽中心有角度要求，因此加工難度大。據不完全統計全國生產汽車轉向器的廠家有數百家，年產百萬套以上企業就有十余家。主要分布在重慶、湖北、浙江、上海、河南、廣東、江蘇等地。據中國消費網、中國消費者報2014年1月9日報導：2013年全國汽車產銷量首破2000萬輛，所配置汽車轉向器2000余萬套，生產出口到美國、韓國、日本、印度、泰國、墨西哥、俄羅斯、德國等國家的轉向器約合9.27億美元。還生產數10萬套轉向器供國內零配件需求。“十二，五”末期，我國汽車轉向器年產量預計達到2800萬臺。轉向器零件不僅產量大，而且精度要求高。在國內外市場競爭白熱化的今天，轉向器行業和其他行業一樣要面臨三大難題：一是用工難，用工成本上升；二是產品質量不斷升級，質量要求越來越高；三是綠色環保生產，降低成本。在這一方面，上海格爾汽車附件有限公司在齒輪生產中解決三大難題中成績尤為突出，收效也很大，該公司是國內最大的汽車轉向器生產企業“采埃孚”的優質供應商。上海格爾在提高產量的同時更注重產品質量的提高，從綠色環保生產入手，在花巨資改造設備同時改善車間生產環境，生產中做到無煙無油、溫度調控。在產品質量控制上不斷創新加工工藝，采用二次對刀，運用以刮代磨的高精度硬齒面加工工藝。面對用工難的問題，該公司高起點采用先進的全自動設備。在國內還沒有全自動數控滾齒機的情況下，不惜花重金購置格里森全自動數控滾齒機多臺。還不能滿足日益增加的訂單。為了降低投入成本，為了扶持名族裝備制造業的發展，上海格爾于2010年就積極要求佳雪公司開發適合轉向器行業齒輪加工帶自動上下料裝置的全自動數控滾齒機，與浙江佳雪簽訂產品研發合作協議，支持佳雪開發全自動數控滾齒機。佳雪公司經過近兩年的努力于2012年3月成功生產出了YGS3610八軸全自動數控滾齒機，在滿足格爾訂單的前提下，將產品投放市場。YGS3610CNC八軸全自動數控滾齒機經過該公司生產線嚴格考核。在生產運行中佳雪公司將自己生產的機床時時與格里森機床進行比對，從加工程序到機床功能、結構、不斷地進行優化改進，使得該型號機床在很短的時間內達到性能優良功能完善，加工運行穩定，生產節拍加工精度都能達到進口的同類型機床的先進水平。

⒉ 八軸全自動數控滾齒機

2.1 轉向器齒輪軸硬滾切削實例

以下用哈爾濱精達公司的JD45型齒輪檢測中心檢測，精度等級達到6級（按GB10095-2008）標準。

（1）轉向器軸齒輪：m=2.050   Z=7；

（2）切削長度50mm；

（3）刀具轉速1800轉/分（高精度干切進口滾刀）；

（4）進給量0.3mm/刀具每轉；

（5）粗加工后齒面硬度HRC＜59°；

（6）對刀時間4秒，切削時間40秒，生產節拍同進口機床45秒/根。

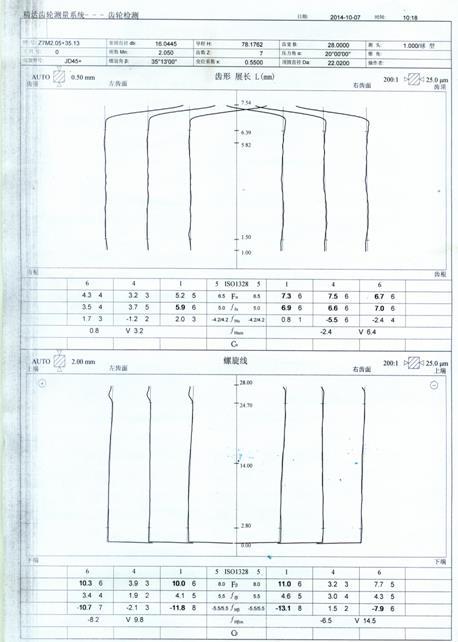

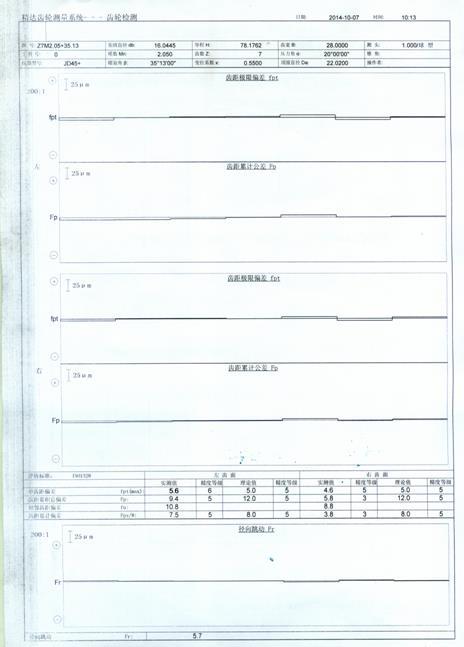

加工后齒輪精度檢測如下：

 在此基礎上，佳雪公司不失時機研發出YGS3612CNC八軸數控滾齒機，加工模數3mm，工件外徑125 mm，軸向行程350mm，加工齒數2-999齒，基本涵蓋了乘用車汽車轉向器齒輪加工

2.2 全數控與全自動數控滾齒機的差別

數控滾齒機與傳統的機械式滾齒機相比，它沒有了機械式滾齒機復雜的差動掛輪、速度掛輪機構，利用EGB功能（電子齒輪箱功能），具有傳動鏈短、鋼性好、切削效率高、精度保持性好、操作簡單的特點，“數控滾齒機”須具備四軸三聯動的結構型式。

佳雪最新推出的八軸、臥式、干、濕切全自動數控滾齒機是迎合當前齒輪加工行業機器換人這一大趨勢而研發生產的。該全自動數控滾齒機為八軸：B軸、C軸、X軸、Y軸、Z軸、U軸、V軸。現將各軸的作用與相互間的關系簡述如下：

A軸—滾刀架轉動軸：在加工齒輪時，需要根據齒輪的螺旋角和齒輪滾刀的螺旋升角轉動刀架，以確保滾切出正確的齒形角和齒向；

B軸—滾刀轉動軸：是滾齒機的主運動，滾刀在轉動時以展成法原理滾切除被加工工件上的材料并形成齒廓；

C軸—工作臺主軸箱迴轉運動（也稱工件軸）：是滾齒機的分齒運動，它和滾刀保持嚴格的速比關系，以保證滾削出的齒輪齒數正確，并且保證其分齒精度；當滾切斜齒輪時，工作臺有一個附加運動。（可轉角±45º角）

X 軸—刀具的徑向進給運動軸：刀具沿工件徑向移動以確保滾切出全齒深；

Y軸—刀具的切向移動軸（竄刀運動）：實現數字化自動竄刀，當使用切向滾刀時，刀具沿工件的切向運動逐漸加工成齒輪的全齒深；

Z 軸—刀具的軸向移動軸：刀具沿工件軸線移動以滾切出齒輪的整個齒寬；

U軸—尾座頂尖左、右移動軸：實現對工件的自動頂持，實現了尾座的左右移動以及尾座頂尖的左右移動；

V軸—機械手左右移動軸：實現對工件的自動裝卸，并可根據不同工件大小與切削參數調整移動節拍。

全自動數控滾齒機—機床必須具備6個數控軸（六軸：a、b、c、x、y、z軸）都實現了數字控制的基礎上，增加U軸（尾座及頂尖左、右移動軸）與V軸（機械手左、右移動軸）從而實現自動上、下料全自動控制。

2.3 該全自動數控滾齒機具有以下顯著特點

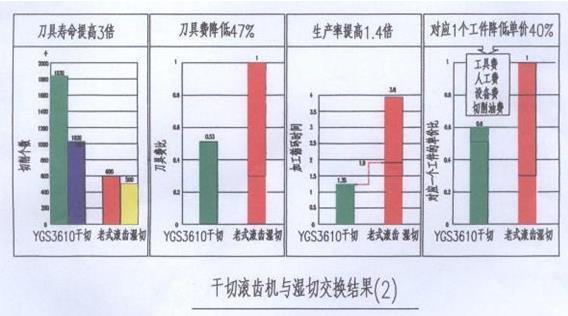

（1）具有干切、濕切功能。只要選用干切滾刀，就可適用風冷卻切削，干切削不用冷卻油，節約了油料成本，清潔環境。采用干切可提高刀具使用壽命約3倍，降低刀具費用約47%，提高生產效率1.4倍，電力費用、刀具費用、切削油費用相對于濕切可降低45%，加工的綜合成本顯著下降。詳見圖表統計說明：

（2）將信息技術與傳感技術有機融合，機床自動上下料機構具有十八處網絡檢測報警裝置，機床加工質量完全排除人為因素影響，實現了智能化自動化。自動上下料裝置將工件上下時間完全融合到加工節拍中，使機床加工時間、上下料時間調整到最佳值，極大的提高了機床的生產效率，并實現了一人操作多臺機床，節省了企業的勞力成本。

（3）機床首創國內二次精密對刀裝置（SKIVING裝置），項目通過開發一種結構簡單，加工精度高的滾 齒機精密自動對刀裝置及配套的特殊加工軟件程序，采用了粗滾—熱處理—精滾的加工工藝路線。機床既能軟齒面切削，又能硬齒面加工。該裝置的發明引來了小模數齒輪加工一次新的工藝革命，過去能磨或不能磨的盤類、軸類齒輪、軟齒面加工精度再高一經熱處理齒面就變形了，所以一些轉速高的齒輪就遇到了技術瓶頸，有了二次精密對刀切削這一技術。上述問題就迎刃而解了，初滾時工件端邊留一定余量，將熱處理后的粗加工工件通過二次對刀再精刮一次，以刮代磨，精度可達6級，效率是磨齒的數倍?？芍苯忧邢鱄RC55°±2°高硬齒面齒輪，精密二次對刀切削不僅精度高，其效率是磨齒的數十倍。該裝置屬國內首創：專利號：200720108023x。

（4）發明伺服數控軸竄刀機構，由計算機自動控制實施竄刀，延長刀具使用壽命，節省勞力，降低生產成本。

為了實現機床滾切的完全自動化，科學合理地安排換刀時間和刀具刃磨次數，提高刀具利用率，創新采用軟件預置的方法，根據滾刀的長短按刀齒節距參數輸入計算機，根據不同刀具材料、不同工件材料選擇刀齒切削后磨損最佳的竄刀數據，由計算機自動控制竄刀，節省人力、刀具，降低生產成本。該機構已獲中華人民共和國發明專利，專利號：200710067965.2。

（5）國內首創滾銑聯合功能

主要為解決汽車轉向器中的閥芯軸精密加工一次成型。閥芯軸加工工藝非常復雜，首先用插齒機插36齒三角花鍵，再用花鍵銑床銑四齒或六齒花鍵，然后再用加工中心銑六槽，動用3-4臺設備需12道工序，每加工一根軸需要13-15分鐘時間，不僅工藝復雜、效率低，而且精度難以保證，次品損失大，采用佳雪滾銑聯合功能利用組合刀具解決一次裝夾，全部工序一次完成，加工一根閥芯軸僅需3分鐘，功效提高4-5倍，合格率達到99.8%，一人一機代替了多人多機，大大降低了生產成本，是汽配行業閥芯加工工藝的一次革命。該技術已獲中華人民共和國發明專利，專利號：201010561127.2。

（6）高技術含量、高性價比產品，成用戶技改投入首選

佳雪YGS3612CNC C八軸全自動數控滾齒機經上海某知名汽車轉向齒輪企業與進口美國格里森同類產品對比使用，其精度、效率、可靠性均與格里森產品不相上下，而它的售價僅為進口同類產品的三分之一。因此該企業為了節省投資成本，已經與佳雪結為長期合作伙伴，到目前為止，佳雪6軸、8軸數控滾齒機已經在上海、浙江、江蘇、湖北、重慶、天津等國內三分之二汽車轉向器生產企業和國內數十家小模數齒輪生產企業使用，最典型的是浙江寧波、臺州地區（小模數齒輪生產出口基地）、江蘇啟東（電動工具生產基地）、湖北荊州（汽車轉向器生產集中地區）使用，反映性能優良。

⒊ 總結

佳雪從2004年投巨資高起點研發數控滾齒機至今，已有十個年頭，十年磨一劍，如今產品技術日臻成熟，產品功能齊全，產品型號增加，按型號分有：Y3112CNC、YGS3610CNC、YGS3612CNC、Y3120CNC四種型號。按軸數分有：Y3112四軸立式，Y3120五軸、六軸立式，YGS3610、YGS3612五軸、六軸、八軸臥式干、濕切高速、高效數控滾齒機。加工范圍有0.3mm～6mm即（2mm、2.5mm、3mm、6mm），工件外徑有100mm、125mm、200mm，加工齒數在2齒～999齒。有干、濕切功能，二次精密對刀功能，伺服數控軸竄刀功能，機動去毛刺功能，滾銑聯合功能及任何點位的故障自動報警功能等，加工后的齒輪精度可達到6級（GB10095-2008）效率是老式機械滾齒機的3～4倍，可實現極少齒數2個齒齒輪的加工，產品基本能滿足汽車轉向器行業、電動工具行業、齒輪減速、行星減速行業、液壓及特種行業齒輪的加工，為國內用戶提供了一種高性價比的替代進口產品，節約用戶投資成本，節約用戶勞動力成本等費用，不僅能使用戶取得較好的經濟效益，同時為振興民族裝備制造業做貢獻。

【參考文獻】

[1] 中華人民共和國國家標準（GB/T10095.1-2008）圓柱齒輪精度制

[2] 中國消費者報2014年1月9日報導

[3] 中國科學院上?？萍疾樾伦稍冎行模▓蟾婢幪枺?01321C0705920）查新報告
